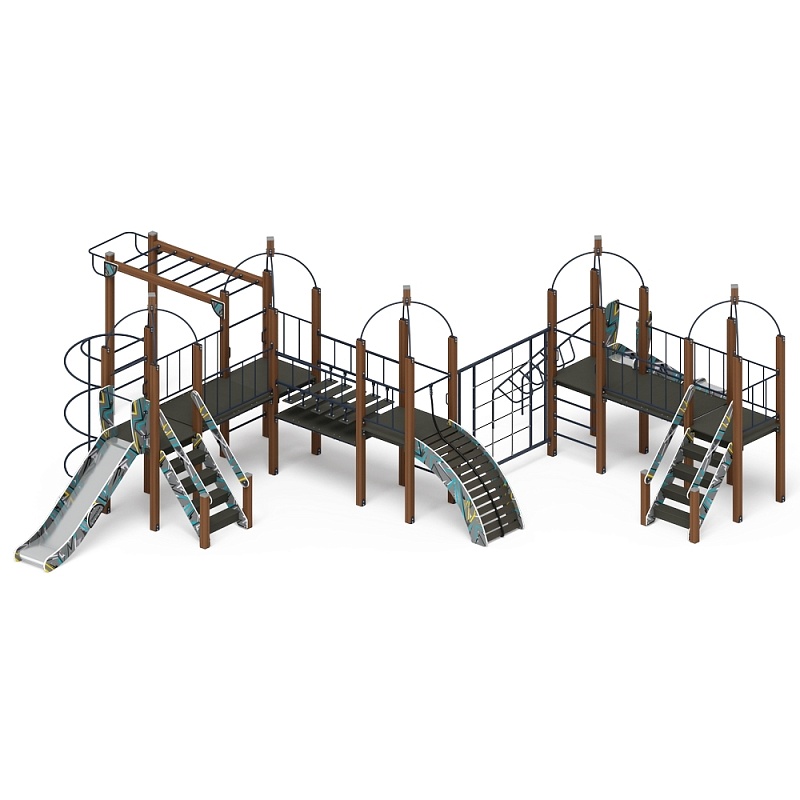

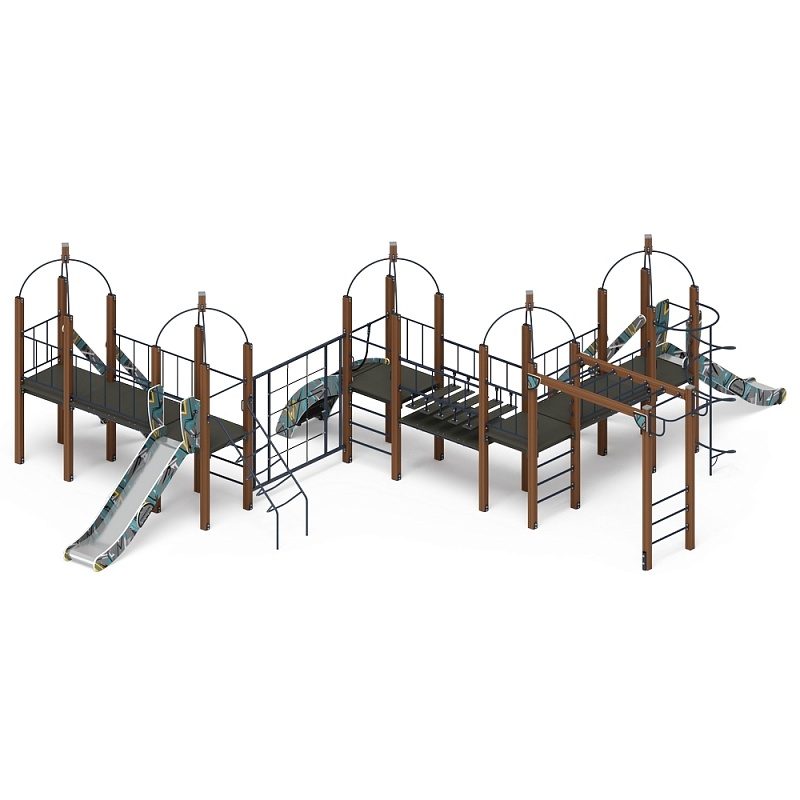

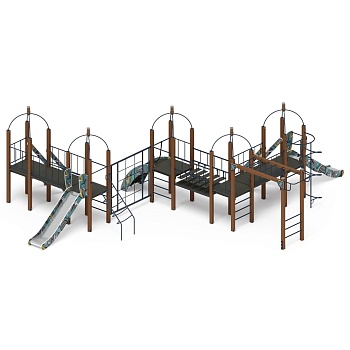

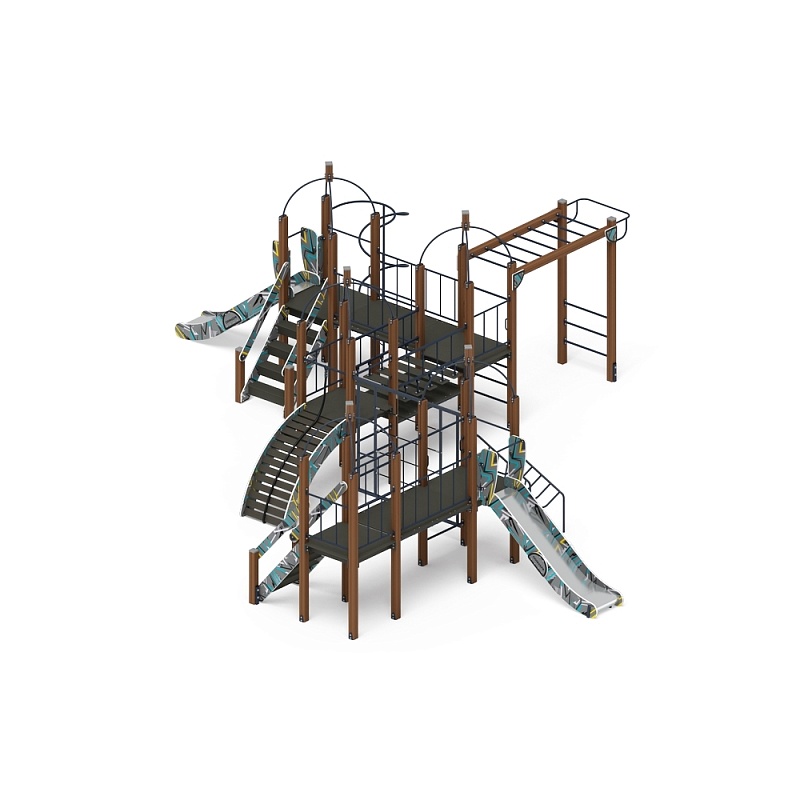

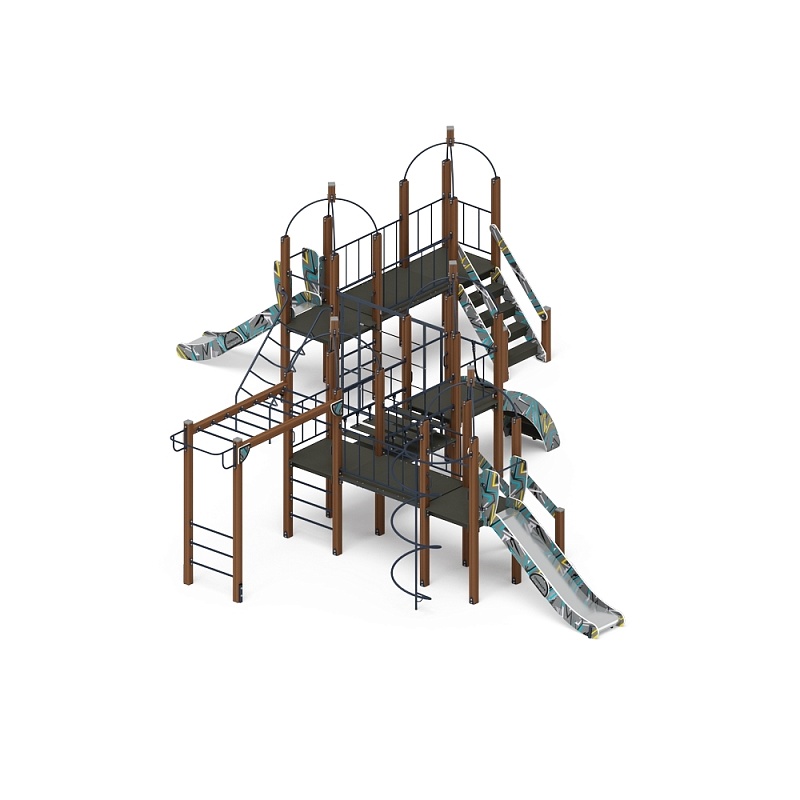

Навина (Техно-голубой) - ДИК 2.09.08-01 - Игровой комплекс H=1200

Наименование

Описание

Кол-во

Единица измерения

1

Башня

выполнены из четырёх клеёных брусьев 100х100 мм высота 2500 мм пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм толщиной 18 мм башни украшены декоративными куполами из труб диаметром 27 мм. Размер башен 1000х1000х3280 (h). Отметка пола от планировочной отм площадки 1200 мм

шт.

2

Горка 1200

Скат горки шириной 530 мм, выполнен из нержавеющей стали t=1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт - в стиле «Техно-голубой»- основной цвет принта светло-серый. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской)

Размер горки в плане 530х2270х1200 (h)

шт

3

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

шт

4

Ограждения прямого моста

Ограждение моста - сварная конструкция из стальных труб диаметром 27 мм и 22 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в синий цвет). Комплект- 2шт

комплект

5

Прямой мост

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм

шт

6

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм

шт

7

Вертикальный шест со спиралью

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в красный цвет. Высота 2400 мм

шт

8

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

шт

9

Перила лестницы

выполнены влагостойкой фанеры толщиной 24 мм. В комплекте 2 шт. перил

комплект

10

Лаз-лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет

11

Решетка для лазания

выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм. Сварная конструкция является каркасом для сетки. Сетка из шести-прядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой

шт

12

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм

шт

13

Турник

Турник выполнен из гнутой трубы диаметром 27 мм размером 400х910 мм, окрашен порошковой краской

шт

14

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной антискользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта техно-голубой. Лаз поставляется в собранном виде

шт
