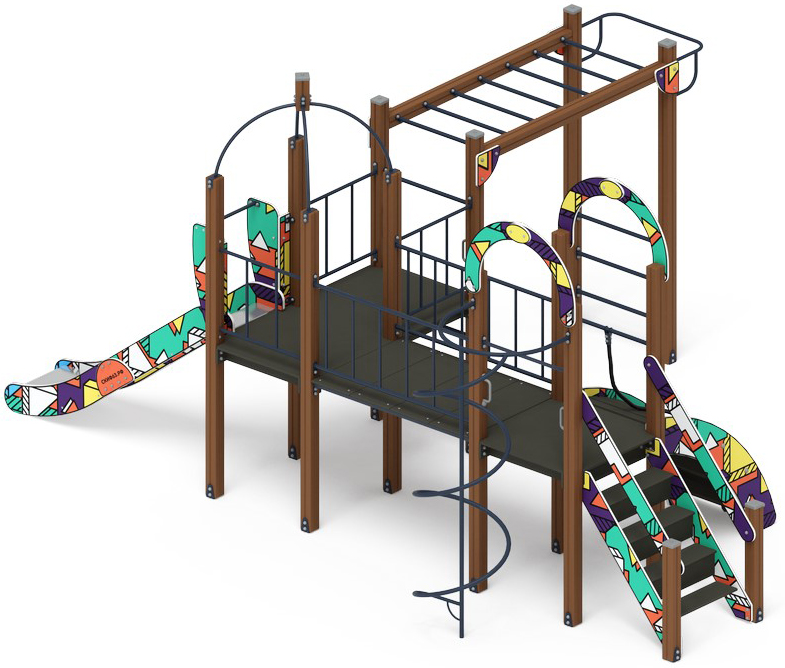

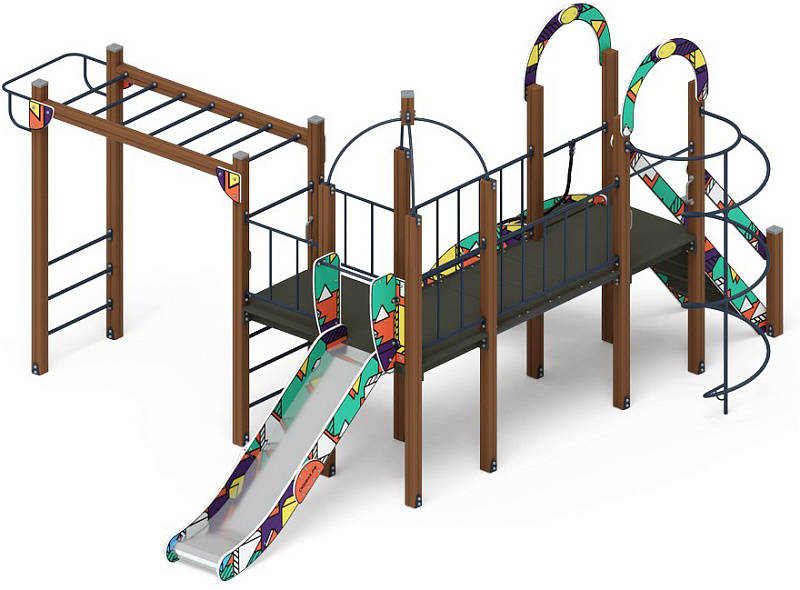

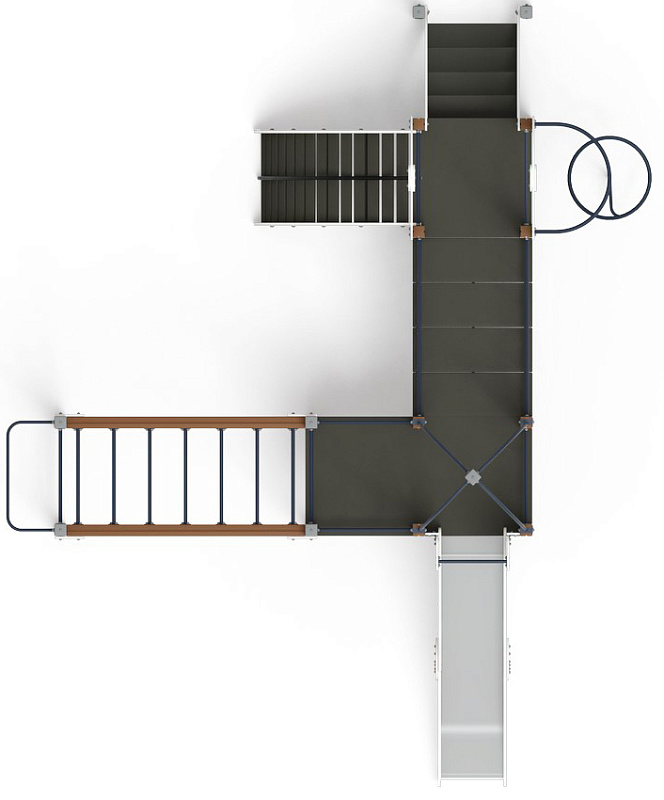

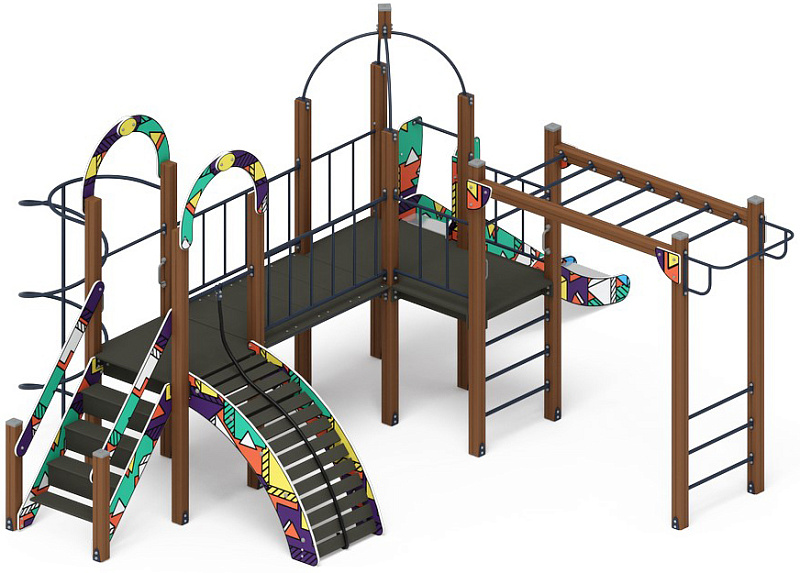

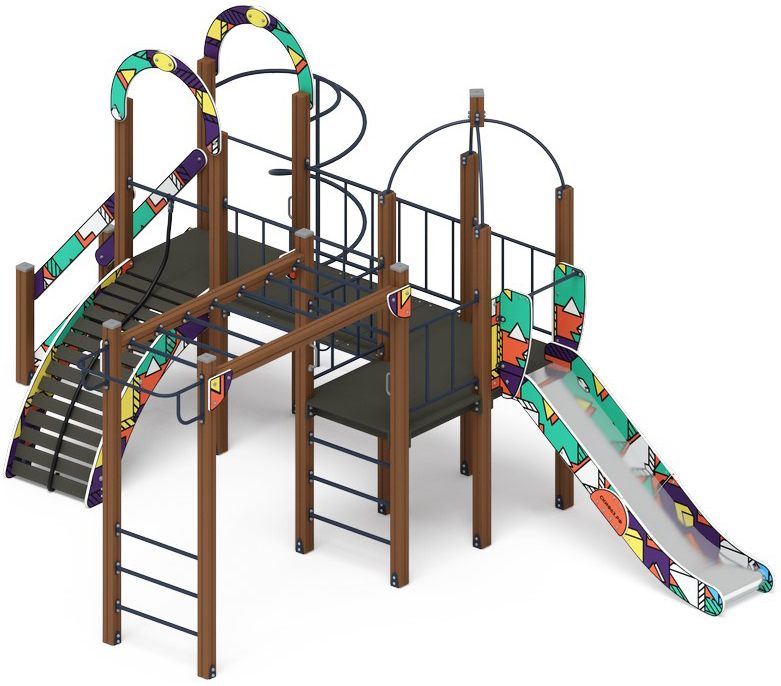

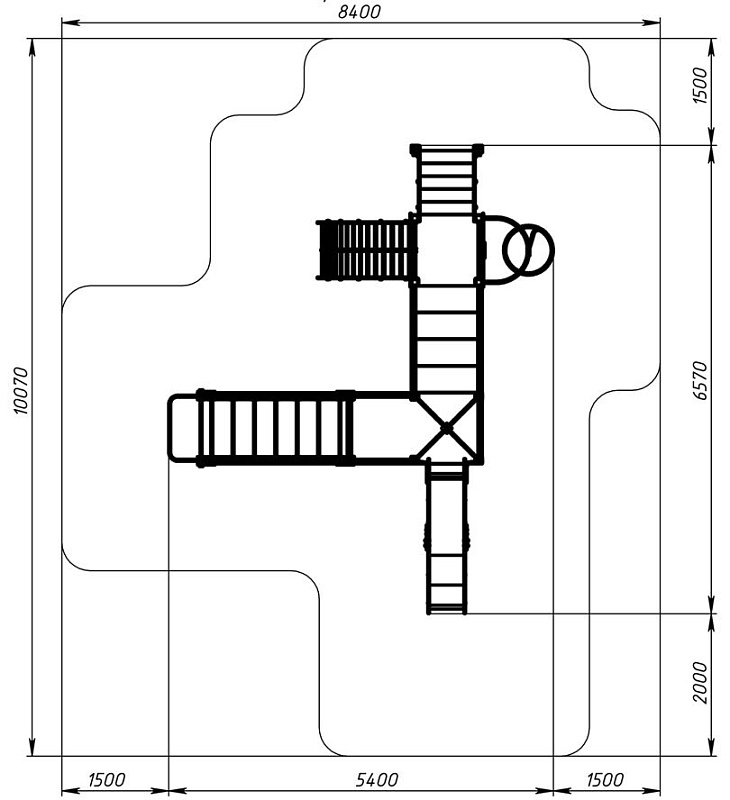

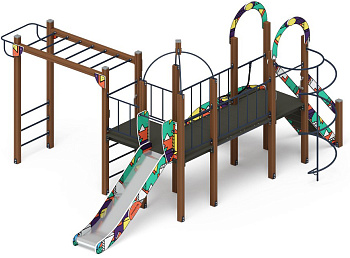

Навина (Геометрия) - ДИК 2.09.05-02 - Игровой комплекс H=1200

Наименование

Описание

Кол-во

Единица измерения

1

Башни

Спаренная башня из шести клеёных брусьев 100х100 мм высота 2500 мм полы из ламинированной фанеры, с антискользящим покрытием 1000х1900 мм толщиной 18 мм. Одна башня украшена декоративным куполом из перекладин, перекладины из труб диаметром 27 мм

Одиночная башня выполнена из четырёх клеёных брусьев не более 100х100 мм высота 2500 мм пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм толщиной 18 мм над башней арки, разборная конструкция из двух полуарок, габарит 820х285х18 мм и накладки 225х140х18 мм, кромки фанеры тщательно шлифованы, фанера окрашена с нанесением принта - геометрия

Размер башни с куполом и башни с арками 1000х1000х3280 (h), башня примыкающая к рукоходу 1000х900х2500 (h). Отметка пола башен от планировочной отм площадки 1200 мм

комплект

2

Горка

Скат горки шириной 530 мм, выполнен из нержавеющей стали t=1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт - в стиле «Геометрия»- основной цвет принта - бирюзовый, на нем расположены геометрические фигуры, различных цветов- белого, красного, фиолетового, зеленого, голубого, желтого цвета. Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской)

Размер горки в плане 530х2270х1200 (h)

1

комплект

3

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти-скользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде

комплект

4

Ограждения моста

Ограждение моста - сварная конструкция из стальных труб диаметром 27 мм и профиля 15х15 мм, размер 600х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в красный цвет). Комплект- 2шт

Комплект

5

Прямой мост 1500

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм

комплект

6

Вертикальный шест со спиралью

выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Высота 2400 мм

шт

7

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм

комплект

8

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм

шт

9

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной антискользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта Геометрия. Лаз поставляется в собранном виде

комплект

10

Турник

Турник выполнен из гнутой трубы диаметром 27 мм размером 400х900 мм, окрашен порошковой краской

шт
