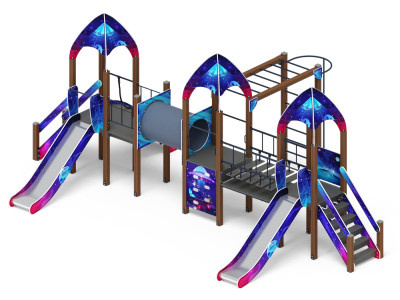

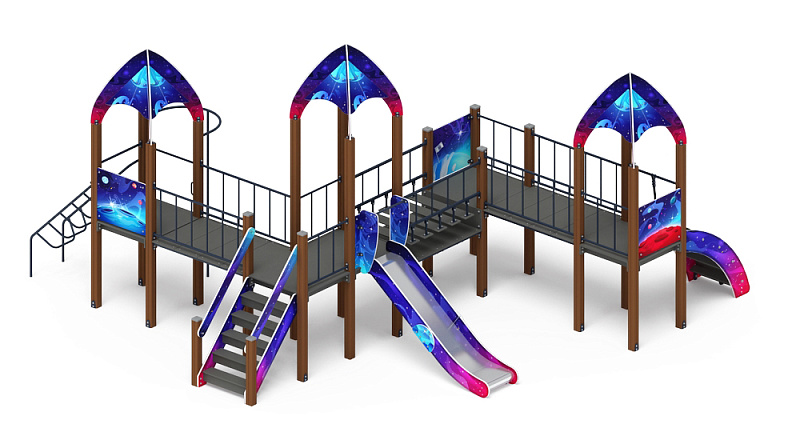

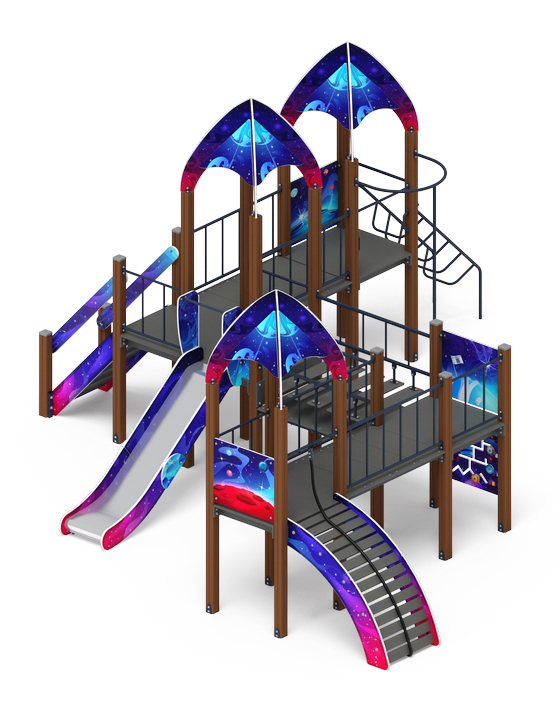

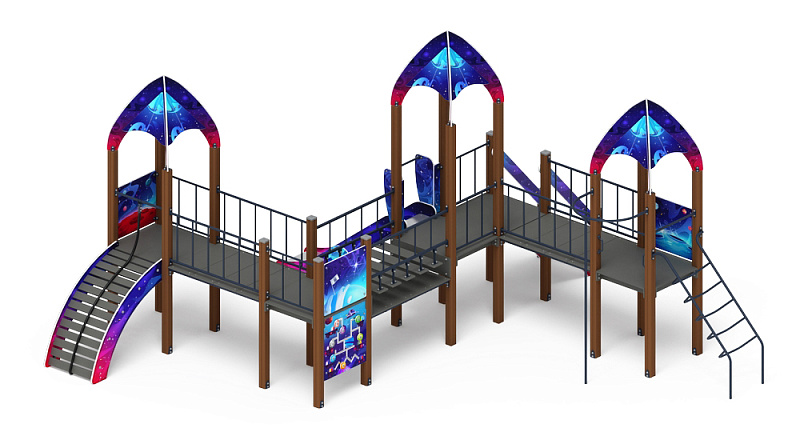

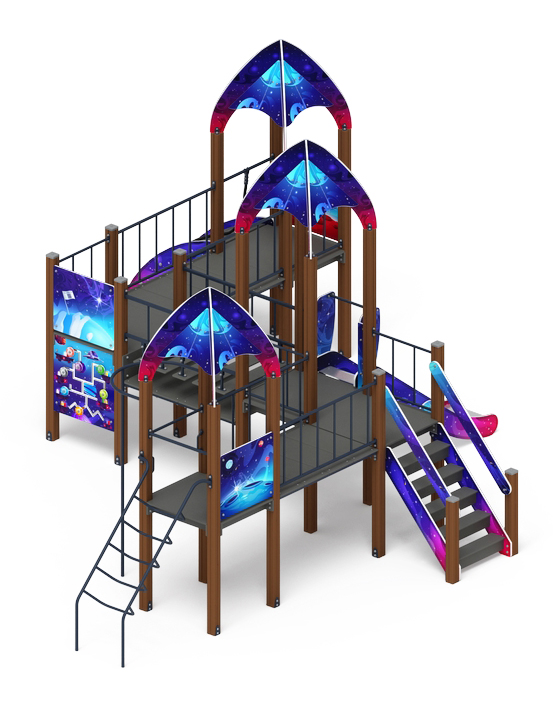

Космопорт (Космос) - ДИК 2.14.07-02 - Игровой комплекс H=1200

Кол-во

Единица измерения

         1

Башня

Две башни выполнены из четырёх клеёных брусьев размером не более 100х100мм высота 2500мм. Габарит в плане 1000х1000х3500 мм.

Одна башня (малая) выполнена из четырёх клеёных брусьев размером не более 100х100мм высота 2000 мм. Габарит 1000х1000х2000 мм.

Одна башня (спаренная) выполнена из четырех клеёных брусьев 100х100мм высотой 3000мм и двух высотой 2000 мм. Габарит 1000х1900х4000 мм.

Пол в башнях выполнен из ламинированной анти-скользящей фанеры толщиной 18 мм.

Над тремя башнями имеется четырехскатный купол из влагостойкой фанеры. Арки выполнены из фанеры толщиной 18 мм, скат купола-12 мм. Фанера окрашена с нанесением принта «Космос»

Ограждения башен двух видов - фанерные (выполнены из влагостойкой фанера толщиной 18 мм) и сварная конструкция из труб и профиля.

Отметка пола башен от планировочной отм площадки 1200 мм.

4

комплект

         2

Горка 1200

Скат горки шириной 530 мм, выполнен из нержавеющей стали t 1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт –в стиле «Космос» Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской).

Размер горки в плане 530х 2270х1200(h)

1

комплект

         3

Лестница 1200

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти- скользящей фанеры, толщиной 18 мм, ширина ступней 770 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10.

Лестница поставляется в собранном виде.

1

комплект

         4

Перила лестницы 1200

Выполнены влагостойкой фанеры толщиной 24 мм. Окрашены с нанесением принта.

В комплекте 2 шт. перил.

1

комплект

         5

Прямой мост 1500

Мост состоит из металлического сварного каркаса из профиля 40х40 и 40х25 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и половиц из ламинированной анти-скользящей фанеры, размер 1000х373х18 мм (3 шт).

Общая длина моста 1500 мм, ширина 1000 мм.

2

комплект

         6

Ограждения прямого моста 1500

Ограждение моста- сварная конструкция из стальных труб диаметром 27 мм и 22мм, размер 660х1500 (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской. Комплект- 2шт

2

комплект

         7

Вертикальный шест

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской.

1

шт.

         8

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной анти- скользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта «Космос». Лаз поставляется в собранном виде.

1

комплект

         9

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32мм. Канат полиамидный диаметром 26мм.

1

шт

     10

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

1

комплект

     11

Лаз-лестница

Сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт) и перекладины из гнутой трубы диаметром 27 мм (5 шт), имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской в графитово-серый цвет.

1

шт

     12

Игровая панель

Выполнена из влагостойкой фанеры толщиной 18 мм. Габарит 840х800х18 мм. В щите выполнены прорези, по которым перемещаются ползунки. Ползунки выполнены как соединение двух кругов из влагостойкой фанеры толщиной 18мм, диаметр кругов 100мм. Круги соединены между собой болтом через трубу ПВХ 25мм. Щит окрашен с нанесением рисунка в стиле Космос. Игра заключается в том что нужно совместить ползунок и рисунок на панели.

1

комплект

     13

Принт «Космос»

Основной цвет принта синий с различными оттенками от светло-голубого до глубокого синего, имеются вкрапления малиново-красного. Принт имитирует открытый космос с планетами, созвездиями, космическими кораблями, нло и другими космическими объектами.

     14

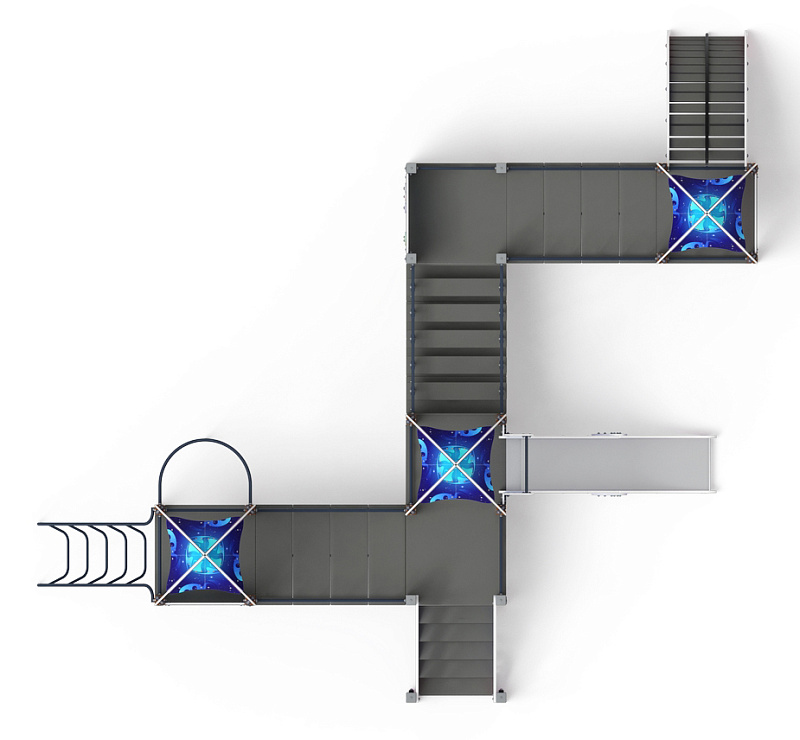

Габариты (ДхШхВ), мм

6690х7170х4000

     15

Зона безопасности, мм

9690х10270
