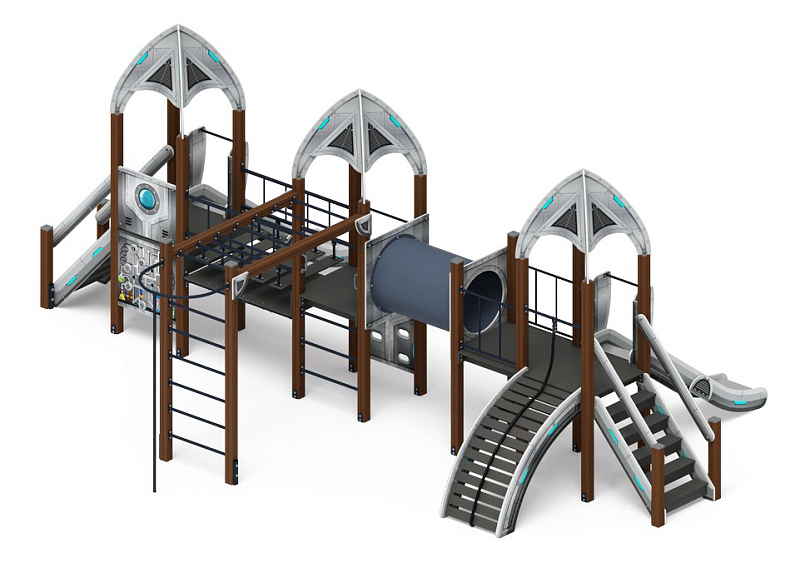

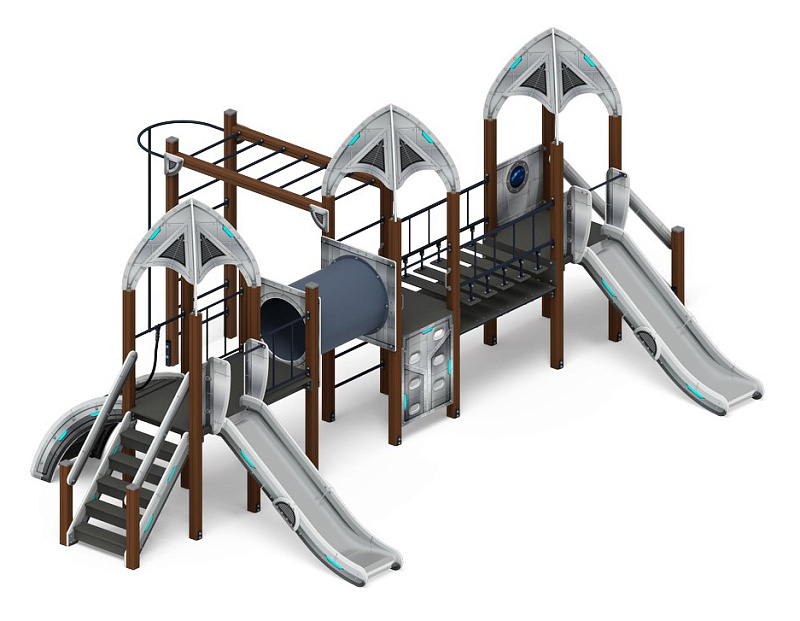

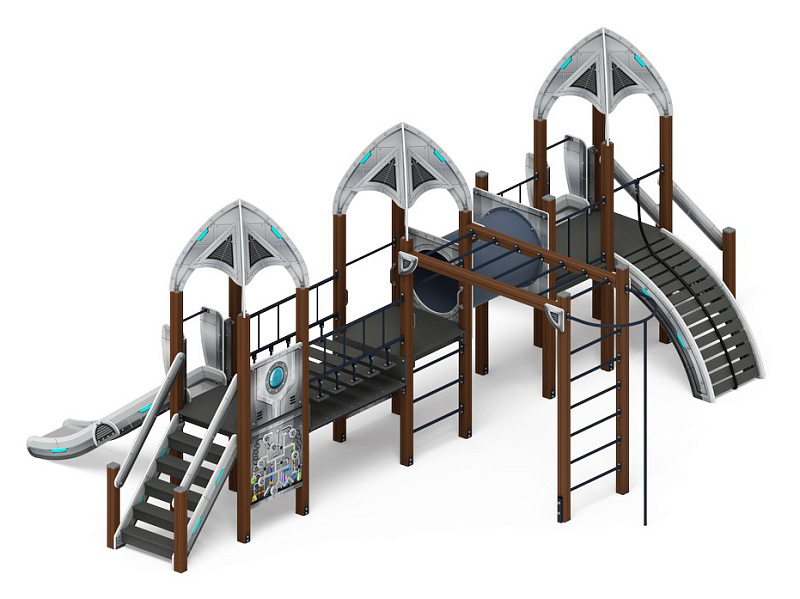

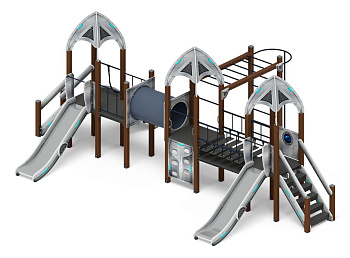

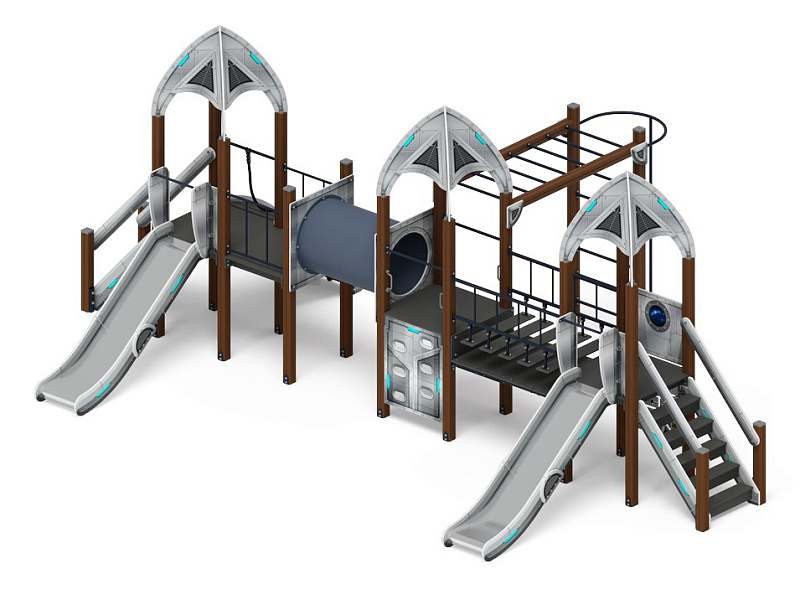

Космопорт (Серый) - ДИК 2.14.05-01 - Игровой комплекс H=1200

№

Кол-во

Единица измерения

         1

Башня

Две башни выполнены из четырёх клеёных брусьев размером не более 100х100мм высота 2500мм. Габарит в плане 1000х1000х3500 мм.

Одна башня (спаренная) выполнена из четырех клеёных брусьев 100х100мм высотой 2500мм и двух высотой 2200 мм. Габарит 1000х1900х3500 мм.

Пол в башнях выполнен из ламинированной анти-скользящей фанеры толщиной 18 мм.

Над башнями имеется четырехскатный купол из влагостойкой фанеры. Арки выполнены из фанеры толщиной 18 мм, скат купола-12 мм. Фанера окрашена с нанесением принта «Космопорт серый»

Ограждения башен двух видов - фанерные (выполнены из влагостойкой фанера толщиной 18 мм) и сварная конструкция из труб и профиля.

Отметка пола башен от планировочной отм площадки 1200 мм.

3

комплект

         2

Горка 1200

Скат горки шириной 530 мм, выполнен из нержавеющей стали t 1,5 мм, - цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены при помощи УФ печати, принт –в стиле «Космопорт серый» Ограждения стартового участка горки, выполнены из влагостойкой фанеры толщиной 18 мм. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской). Размер горки в плане 530х 2270х1200(h)

2

комплект

         3

Лаз

Лаз состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и семнадцати половиц, выполненных из ламинированной анти- скользящей фанеры, толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов лаза. Борта стягиваются шпильками М10. Борта окрашены с нанесением принта «Космопорт серый». Лаз поставляется в собранном виде.

1

комплект

         4

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры, толщиной 18 мм, размер 1000х800 мм, с прорезями. Окрашен с нанесением принта в стиле «Космопорт серый».

1

шт.

         5

Лестница 1200

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и пяти ступенек, выполненных из ламинированной анти- скользящей фанеры, толщиной 18 мм, ширина ступней 770 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются шпильками М10. Лестница поставляется в собранном виде.

2

комплекта

         6

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32мм. Канат полиамидный диаметром 26мм.

1

шт.

         7

Подвесной мост

Состоит из половиц, выполненных из ламинированной анти-скользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплены между собой цепью и подвешены на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в графитово-серый цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами имеется страховочный мост из ламинированной анти-скользящей фанеры крепящейся к стальному каркасу из профиля 40х40 и 40х25 мм

1

комплект

         8

Решетка для лазания

Выполнена из сварного каркаса из профиля прямоугольного 40х25, профиля 40х40 и трубы диаметром 32 мм. Сварная конструкция является каркасом для сетки. Сетка из шестипрядного армированного полиамидного каната тросовой свивки диаметром 16 мм. На брус обвязки стоек крепится при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой

1

комплект

         9

Рукоход

Рукоход выполнен из двух клеёных брусьев не более 100х100 мм длиной 2000 мм. Между брусьями крепятся перекладины из стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали. Толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм.

1

комплект

     10

Патрубок

Патрубок прямой (серого цвета) из полимерного материала длиной 1140мм и диаметром не менее 750мм.

1

шт.

     11

Принт «Космопорт серый» (Техно серый)

Основной цвет принта серый с различными оттенками от светло-серого до графитово-серого, имеются вкрапления голубого. Принт имитирует обшивку космического корабля- прорисованы стыки, заклепки, иллюминаторы, вентиляционные решетки.

     12

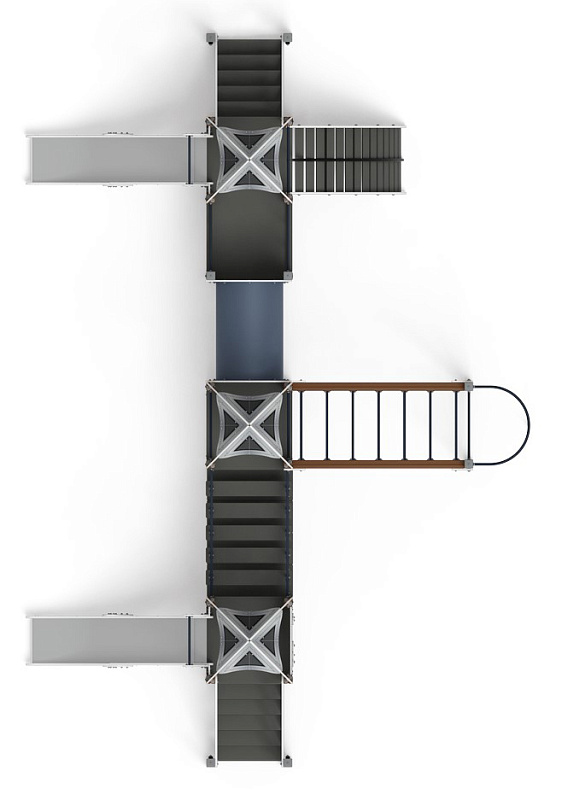

Габариты (ДхШхВ), мм

8440х5860х3500

     13

Зона безопасности, мм

11440х9360
